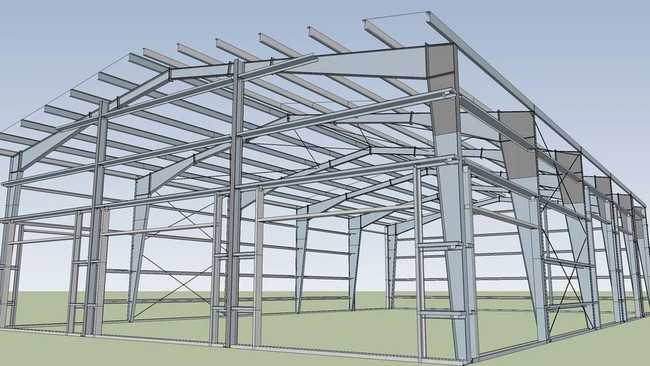

ब्लूप्रिंट से परे: कैसे कम्प्यूटेशनल विश्लेषण स्टील डिजाइन को फिर से परिभाषित कर रहा है

दशकों से, स्टील संरचनाओं के डिजाइन को एक मौलिक सिद्धांत द्वारा नियंत्रित किया गया है: रैखिकता। इंजीनियरों ने लोड की गणना की, तनाव निर्धारित किया, और यह सुनिश्चित किया कि स्टील की लोचदार सीमाओं के भीतर सब कुछ रहा। यह एक सुरक्षित, सिद्ध तरीका था, लेकिन यह स्वाभाविक रूप से रूढ़िवादी भी था। इसका मतलब अक्सर - डिजाइनिंग सदस्यों को "बस सुरक्षित होने के लिए" से अधिक होता है, जिससे भारी संरचनाओं और उच्च सामग्री लागत की तुलना में आवश्यक हो सकता है।

लेकिन क्या होगा अगर हम सटीक भविष्यवाणी कर सकते हैं कि स्टील कैसे व्यवहार करता हैआगेइसकी लोचदार सीमा? क्या होगा अगर हम पिनपॉइंट सटीकता के साथ विफलता, बकलिंग और प्लास्टिक विरूपण को मॉडल कर सकते हैं? यह एक भविष्य का सपना नहीं है - यह संरचनात्मक इंजीनियरिंग की वर्तमान वास्तविकता है, धन्यवादउन्नत कम्प्यूटेशनल विश्लेषण, विशेष रूप सेगैर - रैखिक परिमित तत्व विश्लेषण (FEA).



रैखिकता की सीमाएँ

पारंपरिक रैखिक स्थैतिक विश्लेषण दो प्रमुख धारणाएं बनाता है:

• सामग्री रैखिकता:तनाव सीधे तनाव (हुक के नियम) के लिए आनुपातिक है। यह मानता है कि सामग्री हमेशा अपने मूल आकार में वापस स्प्रिंग्स करती है।
• ज्यामितीय रैखिकता:यह मानता है कि संरचना की कठोरता लोड के तहत नहीं बदलती है; विकृति छोटे हैं और यह नहीं बदलते हैं कि लोड कैसे लागू होता है।
• यह पूरी तरह से कुछ मिलीमीटर की डिफ्लेक्टिंग बीम के लिए काम करता है। लेकिन विश्लेषण करते समय यह नाटकीय रूप से विफल हो जाता है:
• बकलिंग:संपीड़न के तहत पतला स्तंभों की अचानक, भयावह विफलता।
• प्लास्टिक टिका:भूकंपीय डिजाइन में कुशल "पतन तंत्र" बनाने के लिए एक नियंत्रित तरीके से बीम की जानबूझकर उपज।
• बड़े विस्थापन:क्रेन हुक झुकने या एक पतली स्टील शीट विकृत होने के बारे में सोचें।



गैर - रैखिक दृष्टिकोण की शक्ति

नॉन - रैखिक FEA इन सरलीकृत मान्यताओं को फेंक देता है। यह एक संरचना का एक अविश्वसनीय रूप से विस्तृत डिजिटल जुड़वां बनाता है और इसे वास्तविक - विश्व स्थितियों के लिए प्रस्तुत करता है, जो इसके वास्तविक व्यवहार को प्रकट करता है। यह दृष्टिकोण गैर - रैखिकता के दो प्रमुख प्रकारों में टूट जाता है:

1। सामग्री गैर - रैखिकता:
यह वास्तविक तनाव - स्टील के तनाव वक्र, उपज बिंदु और प्लास्टिक क्षेत्र सहित जहां स्थायी विरूपण होता है, को मॉडल करता है। इसके लिए महत्वपूर्ण है:

भूकंपीय प्रदर्शन:इंजीनियर विशिष्ट स्थानों में नियंत्रित उपज के माध्यम से भूकंप ऊर्जा को फैलाने के लिए संरचनाओं को डिजाइन कर सकते हैं (जैसे, क्षण - फ्रेम का विरोध करते हुए), कुल पतन को रोकते हैं।

प्रगतिशील पतन विश्लेषण:मॉडलिंग क्या होता है यदि एक महत्वपूर्ण कॉलम हटा दिया जाता है (जैसे, एक प्रभाव से)। विश्लेषण दिखा सकता है कि वैकल्पिक रास्तों के माध्यम से कैसे लोड किया जाता है, जिसमें अक्सर प्लास्टिक विरूपण शामिल होता है।

2। ज्यामितीय गैर - रैखिकता:
यह संरचनात्मक कठोरता में परिवर्तन के लिए जिम्मेदार है क्योंकि यह विकृत है। एक क्लासिक उदाहरण एक मछली पकड़ने की छड़ी है। इसकी कठोरता काफी बदल जाती है क्योंकि यह झुकता है। स्टील डिजाइन में, यह आवश्यक है:

पतला संरचनाएं:लंबे समय तक - स्पैन मेहराब, पतली - दीवार वाली ठंड - गठित स्टील सेक्शन, और केबल - शुद्ध संरचनाएं जहां बड़ी विकृति लोड पथों को प्रभावित करती है, को प्रभावित करती है।

बकलिंग विश्लेषण:सटीक रूप से बकलिंग लोड और मोड (eigenvalue बकलिंग) की भविष्यवाणी करना और यहां तक ​​कि पोस्ट {{०}} पतले स्टील प्लेटों जैसे तत्वों की बकलिंग ताकत को मॉडलिंग करना, जो अक्सर बकलिंग के बाद भी लोड को बनाए रख सकता है।



एक व्यावहारिक उदाहरण: एक कैंटिलीवर का नया स्वरूप

एक स्टेडियम के प्रवेश द्वार पर एक नाटकीय, लंबी स्टील चंदवा की कल्पना करें।

A रेखीय विश्लेषणअधिकतम क्षण और कतरनी के आधार पर सहायक सदस्यों को आकार देगा, जिसके परिणामस्वरूप विक्षेपण को सीमित करने और कुख्यात उपज से बचने के लिए बड़े, भारी वर्गों के परिणामस्वरूप होगा।

A गैर - रैखिक विश्लेषणसटीक कनेक्शन विवरण, संभावित प्राइविंग एक्शन, और मामूली पार्श्व - कैंटिलीवर बीम के टॉर्सनल बकलिंग को मॉडल करेंगे। यह प्रकट कर सकता है कि एक अधिक पतला, अभिनव खंड (शायद एक पतला निर्मित - यूपी बीम) का उपयोग सुरक्षित रूप से किया जा सकता है क्योंकि विश्लेषण सटीक रूप से अपने पोस्ट - उपज व्यवहार और तनाव के पुनर्वितरण को कैप्चर करता है। परिणाम? महत्वपूर्ण सामग्री बचत, एक अधिक सुरुचिपूर्ण डिजाइन, और इसके वास्तविक सुरक्षा कारक की गहरी समझ।



इंजीनियर का नया टूलकिट (और जिम्मेदारी)

गैर - को अपनाना रैखिक विश्लेषण केवल विभिन्न सॉफ़्टवेयर चलाने के बारे में नहीं है।उसकी आवश्यकता हैं:

उन्नत विशेषज्ञता:विफलता यांत्रिकी, भौतिक विज्ञान और संख्यात्मक तरीकों की गहरी समझ।

सत्यापन:भौतिक परीक्षण और स्थापित सिद्धांतों के साथ सहसंबंधित परिणाम सर्वोपरि हैं। "कचरा, कचरा बाहर" कभी भी अधिक प्रासंगिक नहीं रहा है।

निर्णय:सॉफ्टवेयर जवाब देता है; इंजीनियर को इसकी व्याख्या करनी चाहिए। एक कम्प्यूटेशनल विरूपण साक्ष्य और एक वास्तविक भौतिक घटना के बीच अंतर को समझना महत्वपूर्ण है।



भविष्य की गणना की जाती है

नॉन - रैखिक FEA एक विशेष उपकरण से मुख्यधारा की आवश्यकता के लिए आगे बढ़ रहा है। यह लुभावनी, हल्के स्टील के डिजाइनों को सक्षम करता है जिसे हम आधुनिक वास्तुकला में देखते हैं और हमारे बुनियादी ढांचे की सुरक्षा और लचीलापन को बढ़ाने के लिए एक मजबूत, साक्ष्य - आधारित विधि प्रदान करते हैं।

यह हमें सिर्फ नहीं करने की अनुमति देता हैअनुसरण करनाकोड लेकिन कोसमझनायह एक मौलिक स्तर पर और, जब कठोर विश्लेषण द्वारा उचित ठहराया जाता है, तो इसकी प्रिस्क्रिप्टिव सीमाओं से परे नवाचार करने के लिए।

क्या आपकी अगली परियोजना डिजाइन की सीमाओं को आगे बढ़ा रही है? एक गहरा कम्प्यूटेशनल विश्लेषण अपनी वास्तविक क्षमता - को सुरक्षित रूप से, कुशलता से और शानदार ढंग से अनलॉक करने की कुंजी हो सकता है।
